En cada parque industrial, torre de oficinas, almacén logístico o plataforma marina, la primera línea de intervención manual contra el fuego suele ser un humilde cilindro rojo montado en la pared. Ese cilindro es el carrete de la manguera contra incendios, un elemento tan común que con frecuencia se pasa por alto durante las auditorías de seguridad, pero tan crítico que un solo mal funcionamiento puede duplicar la pérdida monetaria de un incendio. Las actualizaciones recientes de ISO 14520 y NFPA 14 han vuelto a poner el carrete de manguera contra incendios en el centro de atención, lo que hace que sea esencial que los administradores de instalaciones, los oficiales de seguridad y los equipos de adquisiciones revisen la tecnología, el código y la estrategia de mantenimiento detrás de este dispositivo que salva vidas.

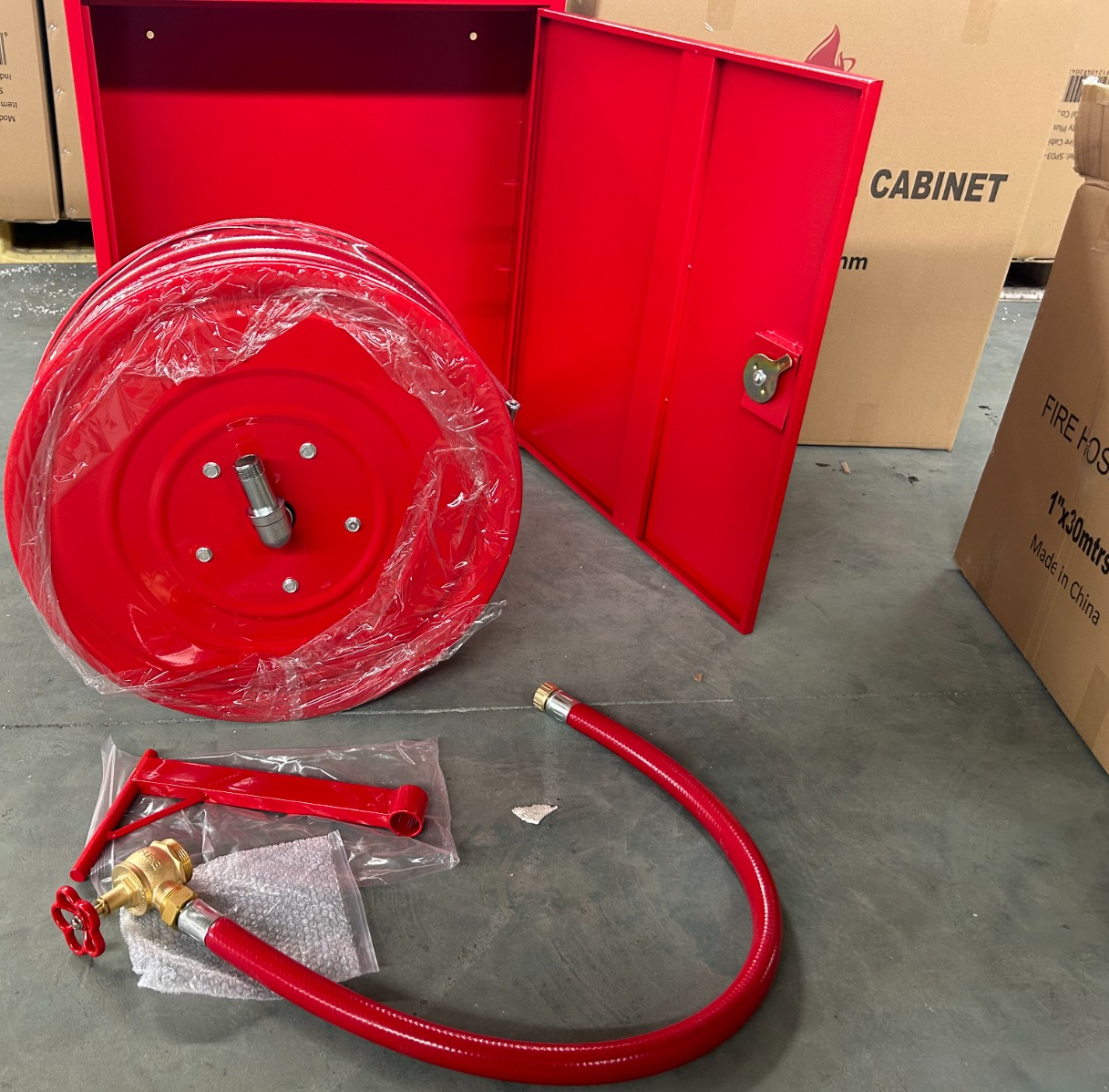

Un carrete de manguera contra incendios es un aparato de descarga fijo operado manualmente que proporciona un chorro de agua presurizado y controlado para combatir incendios incipientes. Consiste en un tambor de carrete, un tramo de manguera que no se retuerce, una boquilla de cierre y una válvula de entrada conectada a un suministro de agua confiable. Cuando el usuario abre la válvula y tira de la manguera hacia el fuego, el agua fluye inmediata y continuamente hasta que la válvula se cierra, lo que permite un rápido enfriamiento y supresión de los combustibles Clase A.
Sin embargo, comprender cómo funciona el carrete de forma aislada es sólo la mitad de la batalla. La verdadera ventaja competitiva para cualquier parte interesada B2B radica en comprender todo el ecosistema: diseño hidráulico, dinámica de flujo, mapeo de cumplimiento y costo total de propiedad. Las secciones siguientes desglosan cada elemento para que pueda especificar, obtener y dar servicio a los carretes de manguera con el mismo rigor que aplica a cualquier otro activo crítico para el negocio.
Un carrete de manguera contra incendios es un carrete cilíndrico enrollado con una manguera de alta presión, conectado permanentemente a un suministro de agua y equipado con una boquilla de control de flujo para que los ocupantes del edificio o los bomberos puedan desplegar agua rápidamente sin tener que desplegar pesadas mangueras portátiles.
La anatomía parece simple, pero cada elemento se rige por tolerancias estrictas. El tambor** suele tener entre 300 y 450 mm de diámetro y está hecho de acero al carbono de 1,2 mm o acero inoxidable de 2 mm, con recubrimiento en polvo rojo para mayor visibilidad. En el interior, una junta giratoria, a menudo de bronce o bronce, evita la torsión de la manguera y mantiene una presión nominal de 12 bares. La manguera en sí tiene un diámetro interno de 19 mm o 25 mm, 30 m de largo y está revestida con EPDM o poliuretano termoplástico para resistir torceduras y moho. Finalmente, la boquilla de cierre** debe entregar un flujo mínimo de 0,33 L/s a 2 bar, pero producir un alcance horizontal de 6 m cuando está completamente abierta.
Lo que muchos equipos de adquisiciones echan de menos es la válvula de cierre de entrada, que no forma parte del paquete del carrete pero se especifica por separado. Una válvula tipo bola de 25 mm de paso total con manija de palanca garantiza que el canal de agua coincida con el diámetro de la manguera, evitando la caída de presión. Omitir esta válvula o sustituirla por una válvula de compuerta más pequeña es la causa más común de quejas de 'corriente débil' durante la puesta en servicio.
Cuando se rompe el sello antimanipulación y se abre la válvula principal, la presión de la bomba municipal o de refuerzo fuerza el agua a través del conector giratorio hacia la manguera; A medida que el operador camina hacia el fuego, la manguera se desenvuelve del tambor bajo tensión y al apretar el gatillo de la boquilla se produce una corriente recta o de niebla que puede alcanzar de 8 a 10 m dependiendo de la presión y la configuración de la boquilla.
Fase 1: Activación: el usuario abre la puerta de vidrio o la cubierta acrílica y libera el pestillo de rebobinado automático. Un microinterruptor puede avisar a la central de incendios en este momento, pero el agua sigue estancada.
Fase 2: Admisión de agua: Al girar la válvula de bola de entrada 90° se introduce presión total en la línea. Como la manguera ya está cargada, no hay ningún retraso de 'enrollado'; El agua está disponible instantáneamente una vez que se abre la boquilla.
Fase 3: Despliegue y control de flujo: A medida que el operador avanza, la manguera se despliega suavemente gracias a una guía de rodillos que evita el roce contra la brida del tambor. La boquilla normalmente ofrece un ajuste de niebla de 15° a 30° a chorro recto de 0°, lo que permite al usuario cambiar el alcance por la absorción de calor. Una presión de entrada de 6 bares generará aproximadamente 0,5 L/s en la punta, suficiente para absorber 1,05 MW de energía térmica usando la ecuación Q = mc ΔT, suficiente para una pila de paletas de 2 m de alto de productos Clase A.
Fase 4: Apagado y rebobinado: una vez controlado el fuego, al soltar el gatillo se cierra la boquilla; Luego, el operador puede cerrar la válvula de entrada, abrir la boquilla para despresurizar y usar la manija de rebobinado manual o el mecanismo asistido por resorte para hacer rodar la manguera al ras del tambor, drenando el agua residual a través de un microagujero en el segmento más bajo.
Los carretes para mangueras contra incendios se agrupan por orientación de montaje (oscilante o fijo), método de rebobinado (manual, con resorte o motorizado) y clasificación de presión (estándar 12 bar o alta presión 20 bar), y cada variante está optimizada para la clase de ocupación, la altura del techo y la capacidad del usuario.
| Tipo | Longitud de manguera (m) | Caudal a 2 bar (L/s) | Tiempo de implementación (s) | Mejor caso de uso | Aprox. Precio FOB (USD) |
|---|---|---|---|---|---|
| Giro Manual 19 mm | 30 | 0.33 | 15 | Oficinas pequeñas | 110 |
| Muelle Fijo 25 mm | 30 | 0.50 | 10 | centros comerciales | 165 |
| Motorizado 25mm | 45 | 0.60 | 8 | Aeropuertos | 430 |
| Alta presión 20 bares | 30 | 0.80 | 10 | Áreas de trabajo calientes | 310 |
La lógica de selección comienza con el riesgo de ocupación. Los espacios de riesgo ligero, como las aulas, necesitan solo 0,33 L/s, mientras que los grupos de riesgo adicional, como las salas de turbinas, requieren al menos 0,50 L/s. A continuación, consideremos la fatiga del usuario: una manguera de 30 m llena de agua pesa 18 kg; Si la fuerza laboral incluye personal de menor estatura, un rebobinado con resorte elimina la carga física del rebobinado. Finalmente, la **altura del techo** dicta el alcance de la boquilla; un alcance de 6 m puede ser inadecuado para pasillos de estanterías de 12 m, por lo que se necesita un carrete de alto flujo de 25 mm o rociadores aéreos suplementarios.
El cumplimiento se basa en tres pilares: EN 671-1 para Europa, BS 5274 para el Reino Unido y NFPA 14 para América del Norte, todos los cuales exigen una longitud de manguera de 30 m, un flujo mínimo de 0,33 L/s e inspecciones semestrales, mientras que el AS 1221 de Australia agrega una prueba de resistencia hidrostática de 4 barras y discos identificadores codificados por colores.
Una lista de verificación pragmática para instalaciones multinacionales se puede resumir en una sola tabla:
Tolerancia del diámetro de la manguera: +0,5 mm / –0 mm (EN 671-1 cláusula 4.2)
Presión mínima de entrada: 2 bar en el carrete más remoto hidráulicamente (NFPA 14-7.3.2.3)
Fuerza máxima de activación: 178 N para abrir la válvula (AS 1221-5.6)
Idioma de marcado: bilingüe si el dialecto local difiere del inglés (ISO 3864)
Prueba hidrostática: 10 bar durante 2 minutos sin rotura ni deformación permanente
No cumplir con ni siquiera una viñeta puede invalidar el cálculo de la prima de su seguro. Después de un incendio en un almacén en Rotterdam en 2023, el asegurador redujo la reclamación en un 18 % porque la bobina más cercana estaba a 35 m de distancia, es decir, 5 m más que la distancia de recorrido estipulada en la norma EN 671-1. La lección: trate las distancias de cumplimiento como límites estrictos, no como pautas 'agradables de tener'.
Instale los carretes de manera que la boquilla pueda alcanzar cada punto del piso con un alcance de rociado de 6 m, manteniendo la distancia de recorrido desde cualquier lugar hasta el carrete dentro de 30 m para riesgos leves y 23 m para riesgos comunes, mientras monta la línea central del tambor a 1,2 m por encima del piso terminado para minimizar la torsión en la muñeca del usuario.
Comience con un estudio hidráulico. Utilice la fórmula de Hazen-Williams para predecir la pérdida de presión: para una manguera de 30 m y 25 mm que fluye a 0,5 L/s, la pérdida por fricción es de 0,18 bar, pero agregue 0,35 bar para la elevación si el carrete está en el cuarto piso. Si la red urbana sólo puede suministrar 1,8 bar en las horas punta, hay que acortar la manguera a 20 m o instalar una bomba de refuerzo. A continuación, realice un análisis de cobertura vectorial** en CAD: dibuje círculos de 6 m de radio alrededor de cada ubicación de carrete propuesta; cualquier espacio mayor a 1 m² no cumple con la regla de 'cobertura total'. Finalmente, coordine con las rutas de salida**: un carrete nunca debe obstruir el giro de la puerta ni reducir el ancho de salida por debajo de los mínimos del código.
Cada seis meses, una persona competente debe desplegar completamente la manguera, verificar un flujo de 0,33 L/s durante 60 s, inspeccionar si hay moho y fugas en los acoplamientos, registrar la presión de entrada y luego rebobinarla correctamente para evitar puntos planos; los datos se registran en un CMMS en la nube etiquetado con el código QR del carrete para satisfacer los registros de auditoría.
El **ángulo digital** está ganando terreno. Las etiquetas NFC incrustadas en la brida del tambor permiten que un técnico toque un teléfono y complete automáticamente lecturas de presión, fotografías de mangueras rotas y coordenadas GPS. A lo largo de 36 meses, una cartera de 500 carretes genera 3 000 puntos de datos, suficientes para que los algoritmos de aprendizaje automático predigan qué 5 % de los carretes fallarán el próximo trimestre, cambiando el paradigma de 'reparar después de fallar' reactivo a 'reemplazar antes de fallar' predictivo. Los primeros usuarios reportan una caída del 14 % en las llamadas de emergencia y un reembolso de seguros del 9 %.
Durante un ciclo de vida de 15 años, un carrete de rebobinado por resorte de nivel medio de 25 mm costará USD 165 por adelantado, USD 9 anuales en mano de obra de inspección, USD 22 en reemplazo de manguera al año 8 y USD 3 en trámites regulatorios, por un total de USD 320, muy por debajo de la pérdida promedio de USD 12 000 cuando se intensifica el incendio de un pequeño contenedor de basura porque no había ningún carrete funcional a su alcance.
El gasto de capital es sólo el 52 % del TCO; el resto está operativo. El uso de una plataforma de inspección basada en la nube agrega 1 USD por carrete al año, pero ahorra 4 USD en papeleo manual. Los modelos de acero inoxidable de alta presión cuestan el doble por adelantado, pero duran 25 años en lugar de 15, lo que eleva el costo anual equivalente de USD 21 a USD 18. Cuando el departamento de compras negocie acuerdos marco, insista en **kits de boquillas de repuesto** incluidos al 2 % del precio del carrete; De lo contrario, una sola boquilla obstruida descubierta a las 2 de la madrugada puede costar 450 dólares en honorarios de un técnico de emergencia.
El bajo caudal representa el 80 % de las quejas en el campo; Las causas fundamentales, en orden descendente, son válvula de cierre parcialmente cerrada, manguera retorcida atrapada detrás del tambor, acumulación de minerales en el conector giratorio y, en raras ocasiones, caída de presión principal de la ciudad, cada una de las cuales se diagnostica colocando un manómetro calibrado en la entrada y comparando la presión estática con la residual.
Si la presión estática** es de 4 bar pero la residual cae a 1,2 bar en el momento en que se abre la boquilla, el problema está aguas arriba: posiblemente una bomba jockey desgastada. Por el contrario, si ambas presiones se mantienen estables pero el flujo en la punta sigue siendo deficiente, desconecte la manguera en el conector giratorio; Una prueba rápida con balde revelará si hay obstrucción en la manguera o en la boquilla. Lleve un endoscopio** para inspeccionar el interior del tambor; ocasionalmente los roedores anidan en el interior, mastican la manguera y crean fugas pequeñas que se manifiestan como una pérdida de presión 'misteriosa'.
La próxima generación integra transductores de presión de IoT, radios LoRaWAN y baterías de litio para transmitir lecturas diarias de presión de 'latidos del corazón' y alertas instantáneas cuando se abre la válvula, lo que permite a los equipos de las instalaciones enviar a los equipos de seguridad o bomberos incluso antes de que se active una estación de alarma.
Los proyectos piloto en los parques biotecnológicos de Singapur muestran una reducción del 40 % en el tiempo de respuesta del departamento de bomberos porque el mensaje del carrete incluye coordenadas GPS y un código QR del plano de planta. La duración de la batería ahora supera los cinco años gracias a los conjuntos de chips de consumo de energía ultrabajo, y se proyecta que el costo incremental caiga por debajo de los 35 dólares por carrete para 2026. La integración temprana con **modelos BIM** permite que los gemelos digitales parpadeen en rojo cuando un carrete está bloqueado por un andamio temporal, una innovación que las aseguradoras ya están traduciendo en descuentos en las primas del 3 al 5 %.
Un carrete de manguera contra incendios es mucho más que una bobina roja en la pared; es un componente diseñado con precisión de una red de seguridad humana cuya confiabilidad depende de una especificación correcta, una instalación que cumpla con los códigos y un mantenimiento disciplinado. Al comprender la física hidráulica, los estándares globales y el ecosistema digital emergente, los tomadores de decisiones B2B pueden convertir un gasto de cumplimiento mundano en un activo estratégico de mitigación de riesgos que se amortiza muchas veces más que la primera vez que se apaga una llama en la etapa incipiente.
